Категория: Домкраты путевые
Реечный домкрат ДР-14 грузоподъемностью 14 т используется для подъема разных грузов, на железной дороге - для подъема рельсошпальной решетки. Опорой для подъема может служить лапа и голова домкрата.
| Усилие на рукоятке домкрата | Высота от подошвы до грузовой лапы | Высота подхвата (высота от подошвы до лапы) |
|---|---|---|
| 250 (25) Н (кгс) | 62 мм | не более 62 мм |
| Ход штока | Грузоподъемность: | Габариты |
|---|---|---|
| 320 мм | 14 т | 368x323x750 мм |

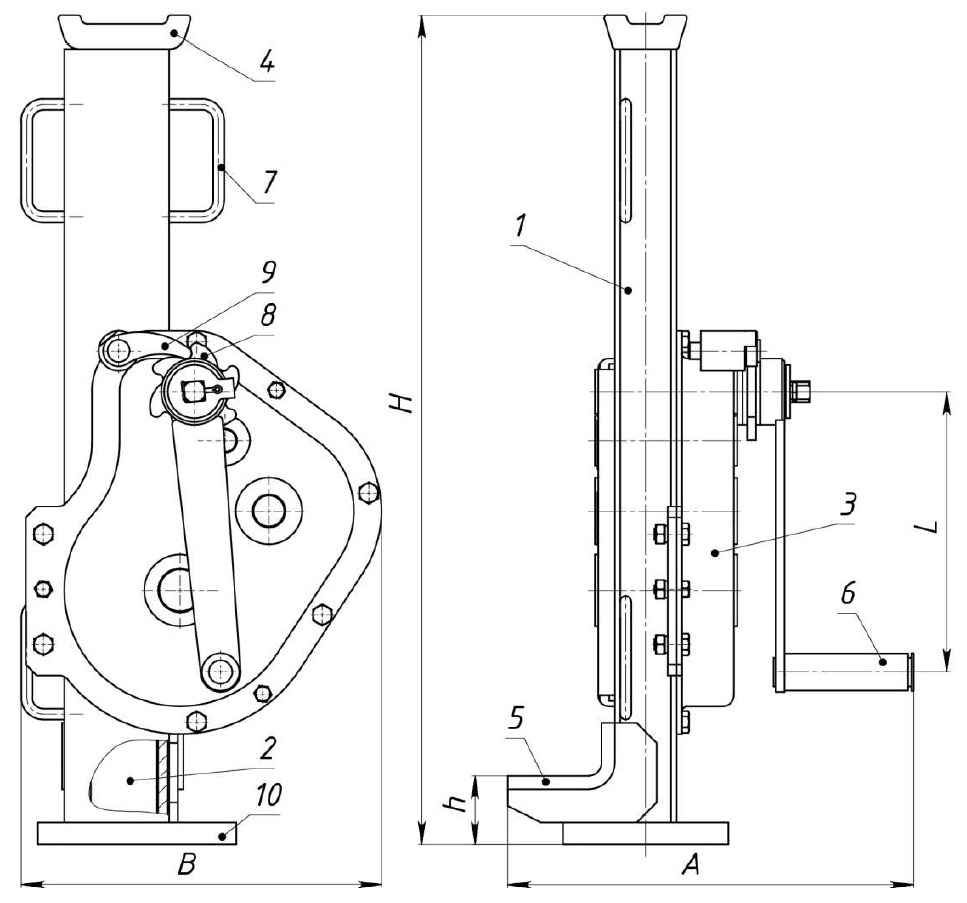

Домкрат состоит из стальной рейки 2 при подъеме груза неподвижно стоящей на основании 10, корпуса 1 и крышки 3. Корпус 1 в верхней части оканчивается головкой 4, на которую опирается груз, в нижней части – лапой 5, предназначенной для подъема низко расположенных грузов. Работа домкрата осуществляется следующим образом: при вращении рукоятки 6 корпус 1 с грузом поднимается или опускается по рейке 2. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки 9, установленной в неподвижной оси и храповика 8, свободно посаженного на муфте рукоятки 6 между двумя нажимными кольцами из фрикционного материала. Ручки 7 на корпусе домкрата служат для фиксации стропов при перемещении его грузоподъемным механизмом.
